電動調節型電動蝶閥
[返回列表頁]

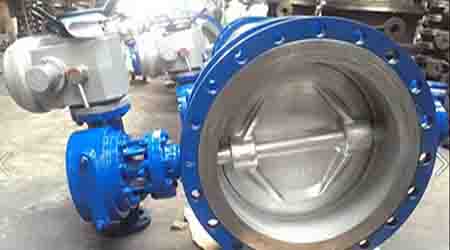

一、電動調節型電動蝶閥描述：
電動調節型電動蝶閥有開關型和調節型兩種，采用一體化結構，接入220VAC，或380V電源即可控制運轉，也可加入控制模塊，輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動調節蝶閥連接方式主要有:法蘭式和對夾式;電動調節蝶閥密封形式主要有:橡膠密封和金屬密封。
二、電動調節型電動蝶閥結構特性：
1.在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能
2.三維偏心密封系統加之人優化的設計,使閥門開啟阻力小.蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積.閥門關閉過程通過密封圈的彈性受壓來完成,
3.蝶板與密封圈之間不存在相卡現象.
4.閥門的密封性能不受溫度變化的影響.
5.閥桿軸徑密封采用石墨壓制成形密封圈.綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型.
三、電動調節型電動蝶閥特點：
(1)采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
(2)密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
(3)橡膠密封圈即可位于閥體上，也可位于蝶板上，可適用不同特點的介質，共用戶選擇。
(4)蝶板采用框架結構，強度高，過流面積大，流阻小。
(5)整體烤漆，能有效防止銹蝕且只要更好密封閥座密封材料，就可使用于不同介質。
(6)本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響。可在任何方向安裝。
(7)具有體積小，重量輕，性能可靠，配套簡單，流通能力大，特別適合于介質是較潔凈液體和氣體。
工作原理:
工作電源通常有:AC220V，AC380V等。輸入信號:4~20mA 0~10v等弱電信號。由調節型電動執行機構和閥桿連接調試好以后;以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。
四、電動調節型電動蝶閥應用領域：
廣泛應用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業的工業過程自動控制系統中。
閥V4系列電動調節蝶閥適用于暖通與制冷行業，同時亦可用于工業領域、一般服務領域與水處理。
安裝與維護
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
分類
常用的電動調節蝶閥有對夾式電動調節蝶閥和法蘭式電動調節蝶閥兩種。對夾式電動調節蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式電動調節蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
選型參數
作用形式: 普通開關型、調節型(4~20mA)
環境溫度: -30℃~+70℃
電源電壓: AC220V、AC380V(其他定制DC24等)50/60Hz
防護等級: IP67、IP68可選
功能選項 (可選)
防 爆 型: 防爆等級:dⅡBT3/T4
信號反饋: 有源信號、S無源信號
帶加熱器: 可在潮濕環境中干燥執行器內元件(可選)
手動功能: 電動執行器帶有手動開閥、關閥功能
調 節 型: 輸入4~20mA信號,實現閥門調節功能
