通風電動蝶閥

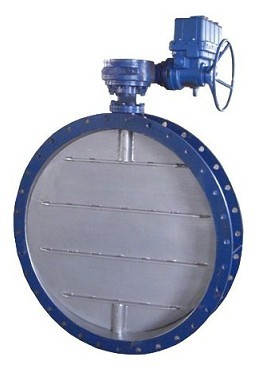

電動通風開關蝶閥
[返回列表頁]
一、電動通風開關蝶閥概述：
電動通風開關蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
二、電動通風開關蝶閥產品特點：
1、電動開關蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、電動切斷蝶閥采用不銹鋼“U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、電動開關蝶閥的三維偏心距，經過嚴格的計算，“U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、電動切斷蝶閥蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長； 電動開關蝶閥結構獨特，“開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
5、電動切斷蝶閥具有耐高溫、耐低溫、耐腐蝕性強等特征。
三、電動通風開關蝶閥主要技術參數：
1、閥體 閥體形式 直通鑄造閥 公稱通徑 DN50～1200mm 公稱壓力 PN1.0、1.6、2.5MPa 法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準 連接形式 法蘭式、對夾式 閥蓋形式 一體式 壓蓋型式 壓板壓緊式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
2、閥內件 閥芯形式 "蝶"型垂直板式 流量特性 近似等百分比 閥芯材料 鑄鋼、不銹鋼（CF8、CF8M、CF3、CF3M）
3、執行器 執行器型號 CHR、3810R、DZW、HQ、PSQ電動執行機構 主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC 防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄 環境溫度：-25～+70℃、環境濕度：≤95%
四、電動通風開關蝶閥 技術參數：
| 公稱通徑mm | 50～1200 |
|---|---|
| 公稱壓力(MPa) | PN0.1、0.25、0.6、1.0 |
| 介質溫度℃ | -40～+450（鋼板卷焊），+450以上（不銹鋼板卷焊） |
| 轉角范圍 | 0-90度 |
| 流量特性 | 近似百分比 |
| 法蘭標準 | GB/T9115-2000鋼制管法蘭焊接標準(也可按照客戶尺寸定做非標產品) |
| 配置執行機構 | 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
