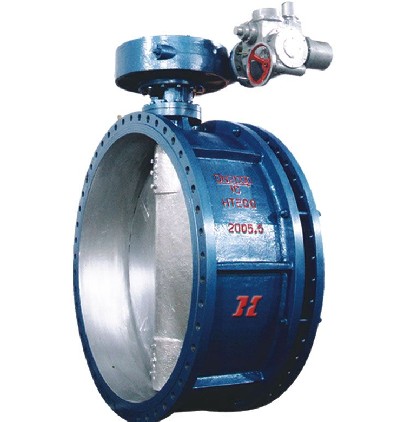

鑄鐵法蘭電動蝶閥
[返回列表頁]
一、鑄鐵法蘭電動蝶閥概述：
鑄鐵法蘭電動蝶閥通常由角行程電動執行機電（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，產品符合國家GB/T13927-92閥門壓力試驗標準。 具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，電動法蘭蝶閥被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流
二、法蘭鑄鐵電動蝶閥特點：
1、結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
三、法蘭鑄鐵電動蝶閥采用標準：
設計標準 :GB/T12238-1989
連接尺寸:GB/T9113.1-2000；
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
三、法蘭鑄鐵電動蝶閥執行機構：
類型：CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
四、法蘭鑄鐵電動蝶閥主要技術參數：
| 公稱通徑 | DN(mm) | 50～1200 | ||||
| 公稱壓力 | PN(MPa) | 0.6 | 1 | 1.6 | 2.5 | 4 |
| 試驗壓 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6 |
| Ps(MPa) | 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
|
|
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
| 適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～600℃ |
|||||
