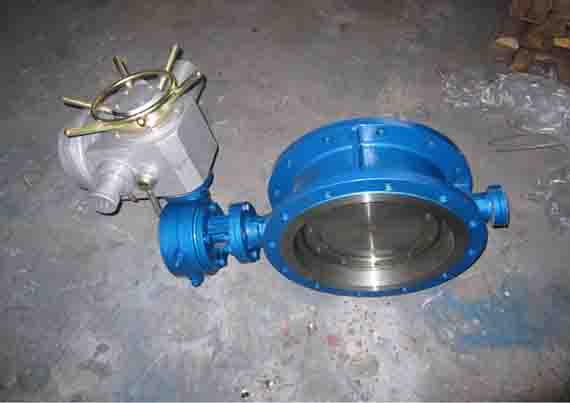

法蘭式電動鑄鐵蝶閥
[返回列表頁]
一、法蘭式電動鑄鐵蝶閥產品概述：
法蘭式電動鑄鐵蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能Z佳的目的。
二、法蘭式電動鑄鐵蝶閥特點：
蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，
旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。
蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
三、法蘭式電動鑄鐵蝶閥安裝與維護：
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
四、法蘭式電動鑄鐵蝶閥主要零件材料：
|
產品類型 |
C |
P |
R8 |
R3 |
I |
|
|
零件名稱 |
閥體 |
WCB |
304 |
CF8M（316） |
CF3M（316L） |
ZG1Cr5Mo |
|
蝶板 |
WCB |
304 |
CF8M（316） |
CF3M（316L） |
ZG1Cr5Mo |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
2Cr13 |
|
|
自動補償閥座 |
0Cr18Ni9 |
00Cr19Ni11 |
00Cr17Ni14Mo2 |
00Cr17Ni14Mo2 |
0Cr18Ni9 |
|
|
閥體壓板 |
WCB |
304 |
CF8M（316） |
CF3M（316L） |
ZG1Cr5Mo |
|
|
蝶板壓板 |
鍛Q235A |
304 |
CF8M（316） |
CF3M（316L） |
ZG1Cr5Mo |
|
|
軸套 |
SF-1 |
FB092 |
FB316 |
FB316L |
BF316 |
|
|
填料 |
柔性石墨 |
|||||
|
蝶板硬密封圈 |
耐磨耐高溫石棉板與高韌性不耐磨銹鋼 |
|||||
|
蝶板軟密封圈 |
橡膠對位聚苯聚四氟乙烯 |
|||||
歡迎您訪問我們的網站【http://www.liemengwang.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服 務。電話：021-64162222
