太陽能電動閥門（風光互補物聯網）
4G遠程手機控制 太陽能供電風光互補電動蝶閥
[返回列表頁]
農田灌溉專用 D941X-10 DN100 風光互補智能電動蝶閥產品介紹
一、 產品概述
D941X-10 DN100 風光互補智能電動蝶閥是一款專為現代農業灌溉、智慧水務及偏遠無電區域流體控制設計的創新型閥門設備。該產品在傳統 D941X 系列電動法蘭蝶閥的基礎上，深度融合了“風光互補”綠色能源供電技術與物聯網（IoT）遠程控制技術，解決了農田灌溉場景中布線困難、電力供應不穩定及人工管理成本高等痛點。
二、 核心技術創新
1. 風光互補自供電系統

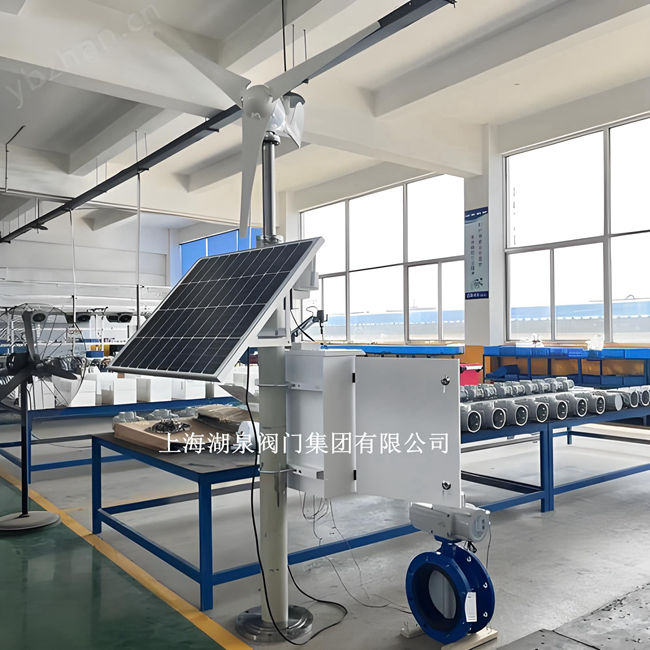

針對田間地頭缺乏穩定市電接入的現狀，本閥門集成微型風力發電機與高效太陽能光伏板組成的風光互補發電系統，配合大容量儲能電池組，實現全天候自主供電。
* 綠色節能：利用自然風能和光能轉化為電能，無需鋪設長距離電纜，大幅降低基礎設施投入與維護成本。
* 低功耗設計：電動執行機構采用超低功耗電機與智能休眠算法，僅在動作瞬間消耗較大電流，待機狀態下功耗極低，確保在連續陰雨天或無風條件下仍能維持長時間正常工作。
2. 物聯網遠程智能控制
內置工業級 4G/NB-IoT/LoRa 無線通訊模塊，無縫接入智慧農業物聯網平臺。
* 多端操控：支持通過手機 APP、PC 端管理平臺或微信小程序進行遠程控制。用戶可隨時隨地查看閥門狀態（開度、流量、電壓等），并執行開啟、關閉或比例調節指令。
* 自動化邏輯：支持定時控制、閾值聯動（如土壤濕度傳感器觸發自動灌溉）、輪灌策略等高級功能，實現無人值守的精準灌溉。
* 數據追溯：實時記錄灌溉時長、用水量及設備運行日志，生成可視化報表，為農業用水管理提供數據支撐。
三、 主要技術參數
| 參數項目 | 技術指標 |
| :--- | :--- |
| 型號 | D941X-10 |
| 公稱通徑 (DN) | 100 mm |
| 公稱壓力 (PN) | 1.0 MPa (10 bar) |
| 連接形式 | 法蘭式 (符合 GB/T 9113 標準) |
| 驅動方式 | 電動 (風光互補供電) |
| 電源電壓 | DC 24V (內部穩壓)，外部輸入 AC 220V (可選配應急接口) |
| 適用介質 | 水、污水、弱腐蝕性流體 |
| 工作溫度 | -20℃ ～ +80℃ (依據密封圈材質而定) |
| 防護等級 | IP67 (防塵防水，適應戶外惡劣環境) |
| 通訊方式 | 4G / NB-IoT / LoRa (可選) |
| 控制信號 | 4-20mA / 0-10V / 開關量 (DI/DO) |
| 密封形式 | 軟密封 (丁腈橡膠 NBR / 三元乙丙橡膠 EPDM) |
| 閥體材質 | 球墨鑄鐵 QT450-10 / 鑄鋼 WCB |
| 蝶板材質 | 球墨鑄鐵 QT450-10 / 不銹鋼 2Cr13 |
四、 產品結構特點
1. 緊湊一體化設計：電動執行器與閥體采用緊湊型結構設計，體積小、重量輕，便于在狹窄的田間管道井或支架上安裝。
2. 雙向密封性能：采用中線型垂直板式結構，密封圈鑲嵌于閥體或蝶板上，具備良好的雙向密封能力，安裝時無需考慮介質流向，適應性強。
3. 多重保護機制：
* 電氣保護：內置過載保護、過熱保護、短路保護及防雷擊浪涌保護模塊，確保在雷雨天氣下的設備安全。
* 機械保護：配備手動操作手柄，在斷電或緊急情況下可切換至手動模式進行現場啟閉，保障灌溉系統的可靠性。
4. 耐腐蝕與耐候性：閥體表面經過靜電噴涂或烤漆處理，具備優異的防銹、防腐能力；外殼采用抗紫外線材料，適應長期戶外暴曬環境。
五、 應用場景
* 高標準農田建設：用于大型連片農田的自動化噴灌、滴灌系統主管道控制。
* 智慧水利樞紐：應用于水庫、渠道分水閘口的遠程流量調節與截流。
* 偏遠地區供水：解決無電網覆蓋山區、草原等地的牲畜飲水或作物灌溉取水控制。
* 園林綠化灌溉：城市公園、高爾夫球場等大面積綠化區域的分區智能澆水。
六、 安裝與維護建議
1. 安裝位置：應選擇通風良好、避免陽光直射雨淋的位置，若完全露天，建議加裝簡易防護罩以延長電子元件壽命。
2. 方向要求：支持立式或臥式安裝，但建議執行器部分朝上，防止雨水積聚進入接線盒。
3. 管道清潔：安裝前務必清除管道內的焊渣、石子等雜物，以免損傷密封圈或卡住蝶板。
4. 定期巡檢：每季度檢查一次太陽能板/風機表面清潔度及電池電量狀態；每年對密封圈進行一次潤滑保養，確保動作靈活。
一、 產品概述
D941X-10 DN100 風光互補智能電動蝶閥是一款專為現代農業灌溉、智慧水務及偏遠無電區域流體控制設計的創新型閥門設備。該產品在傳統 D941X 系列電動法蘭蝶閥的基礎上，深度融合了“風光互補”綠色能源供電技術與物聯網（IoT）遠程控制技術，解決了農田灌溉場景中布線困難、電力供應不穩定及人工管理成本高等痛點。
該閥門采用公稱通徑 DN100、公稱壓力 PN1.0MPa 的標準法蘭連接結構，具備低功耗、自供電、遠程智控及高精度調節等核心優勢，是實現農業節水灌溉自動化、智能化的關鍵執行單元。
二、 核心技術創新
1. 風光互補自供電系統
針對田間地頭缺乏穩定市電接入的現狀，本閥門集成微型風力發電機與高效太陽能光伏板組成的風光互補發電系統，配合大容量儲能電池組，實現全天候自主供電。
* 綠色節能：利用自然風能和光能轉化為電能，無需鋪設長距離電纜，大幅降低基礎設施投入與維護成本。
* 低功耗設計：電動執行機構采用超低功耗電機與智能休眠算法，僅在動作瞬間消耗較大電流，待機狀態下功耗極低，確保在連續陰雨天或無風條件下仍能維持長時間正常工作。
2. 物聯網遠程智能控制
內置工業級 4G/NB-IoT/LoRa 無線通訊模塊，無縫接入智慧農業物聯網平臺。
* 多端操控：支持通過手機 APP、PC 端管理平臺或微信小程序進行遠程控制。用戶可隨時隨地查看閥門狀態（開度、流量、電壓等），并執行開啟、關閉或比例調節指令。
* 自動化邏輯：支持定時控制、閾值聯動（如土壤濕度傳感器觸發自動灌溉）、輪灌策略等高級功能，實現無人值守的精準灌溉。
* 數據追溯：實時記錄灌溉時長、用水量及設備運行日志，生成可視化報表，為農業用水管理提供數據支撐。
三、 主要技術參數
| 參數項目 | 技術指標 |
| :--- | :--- |
| 型號 | D941X-10 |
| 公稱通徑 (DN) | 100 mm |
| 公稱壓力 (PN) | 1.0 MPa (10 bar) |
| 連接形式 | 法蘭式 (符合 GB/T 9113 標準) |
| 驅動方式 | 電動 (風光互補供電) |
| 電源電壓 | DC 24V (內部穩壓)，外部輸入 AC 220V (可選配應急接口) |
| 適用介質 | 水、污水、弱腐蝕性流體 |
| 工作溫度 | -20℃ ～ +80℃ (依據密封圈材質而定) |
| 防護等級 | IP67 (防塵防水，適應戶外惡劣環境) |
| 通訊方式 | 4G / NB-IoT / LoRa (可選) |
| 控制信號 | 4-20mA / 0-10V / 開關量 (DI/DO) |
| 密封形式 | 軟密封 (丁腈橡膠 NBR / 三元乙丙橡膠 EPDM) |
| 閥體材質 | 球墨鑄鐵 QT450-10 / 鑄鋼 WCB |
| 蝶板材質 | 球墨鑄鐵 QT450-10 / 不銹鋼 2Cr13 |
四、 產品結構特點
1. 緊湊一體化設計：電動執行器與閥體采用緊湊型結構設計，體積小、重量輕，便于在狹窄的田間管道井或支架上安裝。
2. 雙向密封性能：采用中線型垂直板式結構，密封圈鑲嵌于閥體或蝶板上，具備良好的雙向密封能力，安裝時無需考慮介質流向，適應性強。
3. 多重保護機制：
* 電氣保護：內置過載保護、過熱保護、短路保護及防雷擊浪涌保護模塊，確保在雷雨天氣下的設備安全。
* 機械保護：配備手動操作手柄，在斷電或緊急情況下可切換至手動模式進行現場啟閉，保障灌溉系統的可靠性。
4. 耐腐蝕與耐候性：閥體表面經過靜電噴涂或烤漆處理，具備優異的防銹、防腐能力；外殼采用抗紫外線材料，適應長期戶外暴曬環境。
五、 應用場景
* 高標準農田建設：用于大型連片農田的自動化噴灌、滴灌系統主管道控制。
* 智慧水利樞紐：應用于水庫、渠道分水閘口的遠程流量調節與截流。
* 偏遠地區供水：解決無電網覆蓋山區、草原等地的牲畜飲水或作物灌溉取水控制。
* 園林綠化灌溉：城市公園、高爾夫球場等大面積綠化區域的分區智能澆水。
六、 安裝與維護建議
1. 安裝位置：應選擇通風良好、避免陽光直射雨淋的位置，若完全露天，建議加裝簡易防護罩以延長電子元件壽命。
2. 方向要求：支持立式或臥式安裝，但建議執行器部分朝上，防止雨水積聚進入接線盒。
3. 管道清潔：安裝前務必清除管道內的焊渣、石子等雜物，以免損傷密封圈或卡住蝶板。
4. 定期巡檢：每季度檢查一次太陽能板/風機表面清潔度及電池電量狀態；每年對密封圈進行一次潤滑保養，確保動作靈活。
