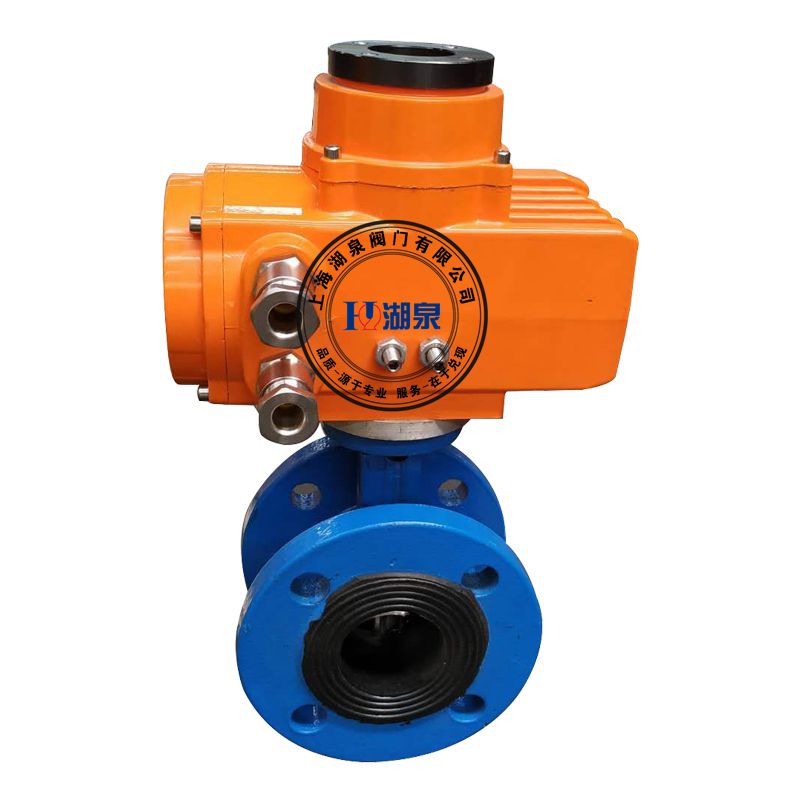

電動調節蝶閥又稱比例型電動蝶閥，即閥的開度與控制流體成比例，或者叫百分比，是由智能型電動執行器及蝶閥閥體組成，根據輸入輸出4-20mA信號控制，主要適用于各種工業自動化管道流量、壓力、溫度等進行調節。電動調節蝶閥連接方式主要有法蘭式和對夾式，閥體流通能力大，對常溫、干凈介質，可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封閥體。
調節電動蝶閥通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。 根據動作模式分類有：開關型和調節型。開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4~20mA（0~5等弱電控制）信號來完成調節動作。
電動通風蝶閥由電動機帶動驅動執行機構，使蝶板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。電動執行器一般為220V或380V，開關型和調節型。
電動信號蝶閥的工作原理
信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。
旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針?lè)较蛐D(zhuǎn)為閥門關閉。
蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：
在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。
在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?span lang="EN-US">0°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號。可調整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。
電動蝶閥結構原理
蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點：能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
