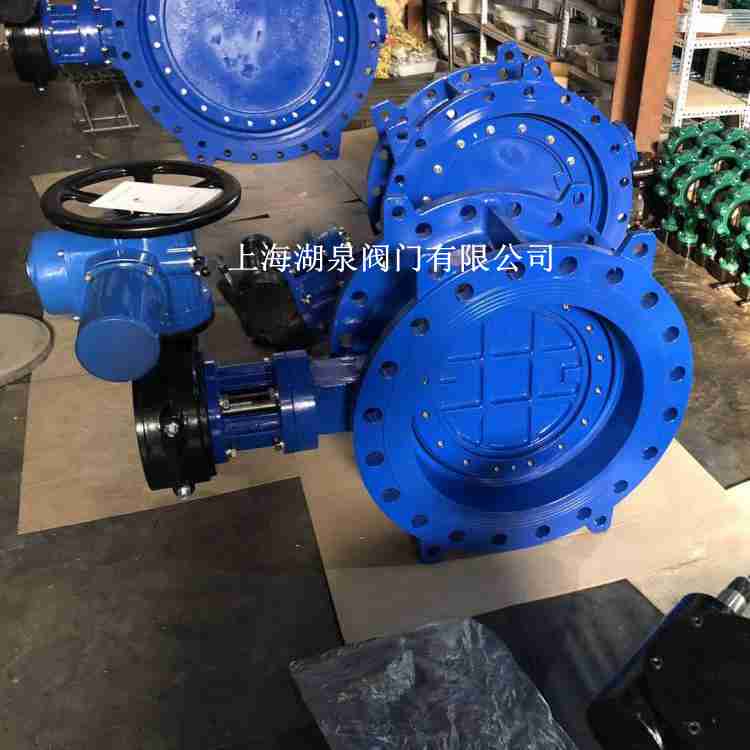

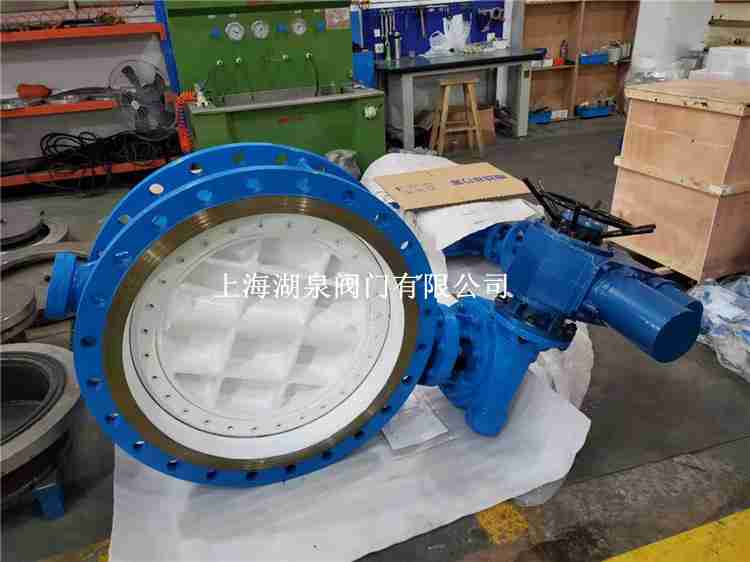

上海湖泉閥門有限公司電動法蘭蝶閥d941x-16 dn100作為新一代調速型蝶閥，本閥從設計思路上改變了傳統的靠機械變速來完成蝶板開關速度變化的模式，根據蝶板不同位置的動作特點，從電動驅動控制上進行了全新的設計。電動軟密封法蘭蝶閥采取改電動裝置輸入電流的頻率，進而調整電動裝置的轉動速度和輸出力矩，以達到控制蝶板開工關速度，實現蝶板快關、慢關兩階段關閉或慢開、快開兩階段開啟的目的。與液控蝶閥具有同樣的功能。浙江正軒電動軟密封蝶閥 電動法蘭蝶閥 D941X-16電動法蘭蝶閥廣泛應用于食品、環保。輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。襯氟電動調節蝶閥又開關型和智能型二種，蝶閥與JL電動執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，電動襯氟蝶閥具有功能強、體積孝輕便宜人、性能可靠、配套簡單、流通能力大，特別適合于截至是粘稠、含顆粒、纖維性質的場合。
電動法蘭蝶閥d941x-16 dn100產品特點：
1. 電動啟閉，具有任意調整、止回和截止功能。操作方便，安全可靠。
2. 本閥可連續實現慢開、快開或快關、慢關的動作，并有效的防止了泵出口介質倒流和水錘的產生。
3. 節能驅動，與普通蝶閥同樣的驅動電機即可實現快關段高速小轉矩和慢關低段大轉矩的功能。
4. 安裝在泵出口時，本蝶閥同時具有止回啊和閘閥的共同功能，因此可以一閥代兩閥，節約安裝空間，節省管網造價。
5. 流阻小。本閥全開時流阻系數不超過0.3，因此可以節約能源，降低管路的運行費用。
6. 當發生事故或停電時，可以通過手動操作控制蝶閥啟閉。
|
PN |
DN |
L |
A |
H1 |
H2 |
DO |
B1 |
B2 |
B3 |
B4 |
|
0.6MPa |
800 |
318 |
|
667 |
1190 |
500 |
175 |
583 |
230 |
683 |
|
900 |
330 |
|
745 |
1245 |
400 |
225 |
709 |
303 |
770 |
|
|
1000 |
410 |
|
817 |
1303 |
400 |
225 |
709 |
303 |
760 |
|
|
1200 |
470 |
1200 |
912 |
1529 |
400 |
225 |
728 |
303 |
760 |
|
|
1400 |
530 |
1400 |
1041 |
1693 |
400 |
275 |
843 |
385 |
778 |
|
|
1600 |
600 |
1600 |
1145 |
1885 |
400 |
275 |
879 |
385 |
792 |
|
|
1800 |
670 |
1800 |
1346 |
1924 |
400 |
275 |
969 |
450 |
856 |
|
|
2000 |
760 |
2000 |
1670 |
2095 |
400 |
430 |
1103 |
540 |
995 |
|
|
2200 |
840 |
2200 |
1739 |
2487 |
400 |
430 |
1103 |
540 |
995 |
|
|
2400 |
910 |
2400 |
1850 |
2595 |
400 |
430 |
1103 |
540 |
99 |
