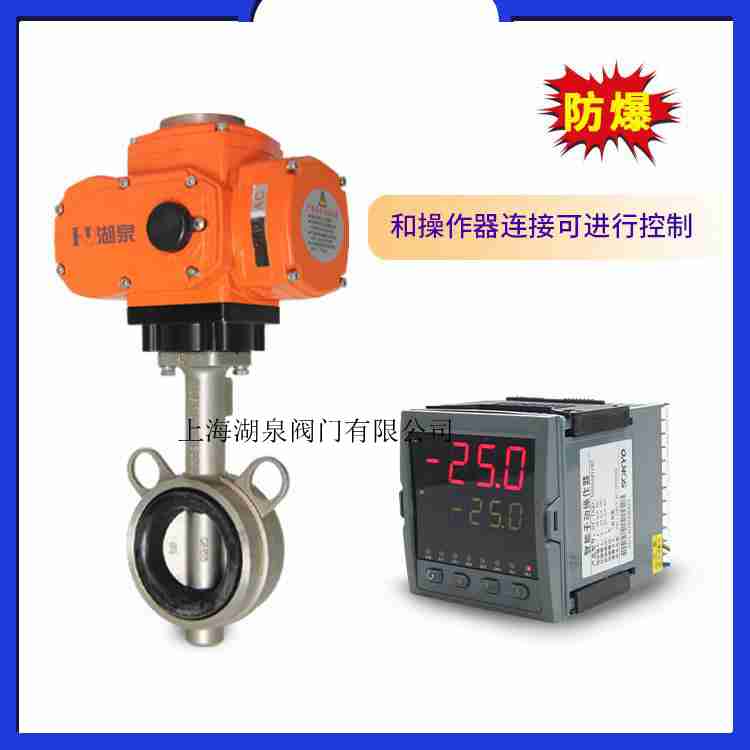

上海湖泉閥門有限公司對夾式電動蝶閥D971X-10Q DN200主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫，耐低溫，耐腐蝕，耐光，耐老化材質。
對夾電動蝶閥閥門球墨鑄鐵殼體內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有極高的結合強度，涂層度為0.2—0.5mm.
1. 采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；
2. 設計合理，結構緊湊，安裝拆卸簡單，便于維修；
3. 采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長；
4. 閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻小；
5. 獨特設計的模壓橡膠閥座具有良好的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于良好的壓縮狀態以保持零泄漏；
6. 閥門兩端口橡膠密封面突出球墨鑄鐵法蘭面，閥門在管道安裝時無需額外的橡膠密封墊片
7. 蝶閥的操作機構選用靈活；
8. 蝶閥外觀精美耐腐蝕性好。
對夾式電動蝶閥D971X-10Q DN200可廣泛用于水電、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、給排水等流體管線上作為調節和截流使用，并可籍由材質的更改，以適用于水、氣、油等不同介質，適用溫度-20～80℃。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。閥門自動控制裝備有高品質電動執行機構或雙作用氣動執行器，可以實現自動與手動雙重啟閉功能。
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨 |
氟橡膠蝶閥主要性能規范
|
公稱通徑DN(mm) |
DN50～2000 |
|||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品、海水、酸類等 |
|||
|
適用溫度 |
-40℃~200℃ |
|||
對夾式電動蝶閥D971X-10Q DN200主要零部件材料
|
名稱 |
材料 |
|
閥體 |
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti HT250 |
|
閥板 |
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti HT250 |
|
閥桿 |
2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti |
|
密封圈 |
CR、NBR、EPDM、FPM |
|
填料 |
NBR、柔性石墨 V型橡膠墊 |
