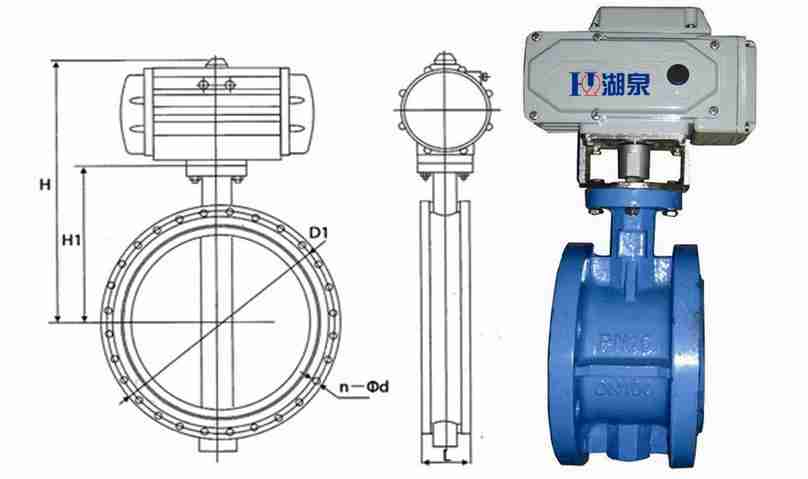

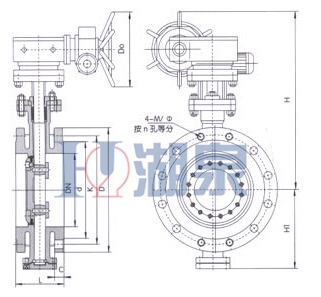

電動蝶閥的結構詳細圖解，電動蝶閥通過電源信號來控制蝶閥的開關。該產品可用做管道系統的切斷閥，控制閥和止回閥。附帶手動控制裝置，一旦出現電源故障，可以臨時用手動操作，不至于影響使用。
1.在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能
2.三維偏心密封系統加之人優化的設計,使閥門開啟阻力小.蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積.閥門關閉過程通過密封圈的彈性受壓來完成,
3.蝶板與密封圈之間不存在相卡現象.
4.閥門的密封性能不受溫度變化的影響.
5.閥桿軸徑密封采用石墨壓制成形密封圈.綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型.
電動蝶閥產品特點
啟閉方便迅速、省力、流體阻力小，可以經常操作。 2、結構簡單，體積小，重量輕。 3、可以運送泥漿，在管道口積存液體最少。 4、低壓下，可以實現良好的密封。 5、調節性能好。
動蝶閥（別稱作翻板閥）是這種關掉件為環形閥瓣或碟板的調節閥門，關鍵由油路板、閥桿、蝶板和密封環構成。油路板呈圓柱形，徑向長短短，內嵌蝶板。碟閥的蝶板安裝于管路的直徑方位。在碟閥油路板圓柱型安全通道內，園盤形蝶板繞著中心線轉動，轉動視角為0°~95°中間，轉動到95°時，閘閥則牌開全情況。
電動蝶閥構造簡易、重量輕、很輕，只由少數幾個零部件構成。并且只需轉動95°只能迅速開閉，使用方便，一起該閘閥具備優良的流體控制特點。碟閥處在徹底打開部位時，蝶板薄厚是物質流過油路板時惟一的摩擦阻力，因而根據該閘閥所造成的氣體壓力不大，故具備不錯的流量監控特點。碟閥有彈密封性和金屬材料的密封性二種密封性形式。延展性密封性閘閥，密封環能夠包鑲在油路板上或附在蝶板附近。
法蘭式電動蝶閥結構：垂直板式結構，閥桿為整體式
金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。
軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不銹鋼。
法蘭式電動蝶閥工作原理
金屬密封電動蝶閥的設計是采用三偏心結構原理，利用了固有的凸輪效應，完全消除了90度行程中閥座與密封圈之間的全部磨擦。
而橡膠軟密封蝶閥的設計采用了單偏心結構，與中線軟密封不同,蝶板轉動大約在20度之后，閥座與密封圈之間迅速脫離，從而減少磨擦。
