電動蝶閥d971x-10 DN100怎么接線？第一步：準備工作在進行接線之前，首先需要進行準備工作。確保電源斷開和閥門處于關閉狀態，檢查閥門接線端子是否清潔，確保沒有雜質、污垢或氧化物。

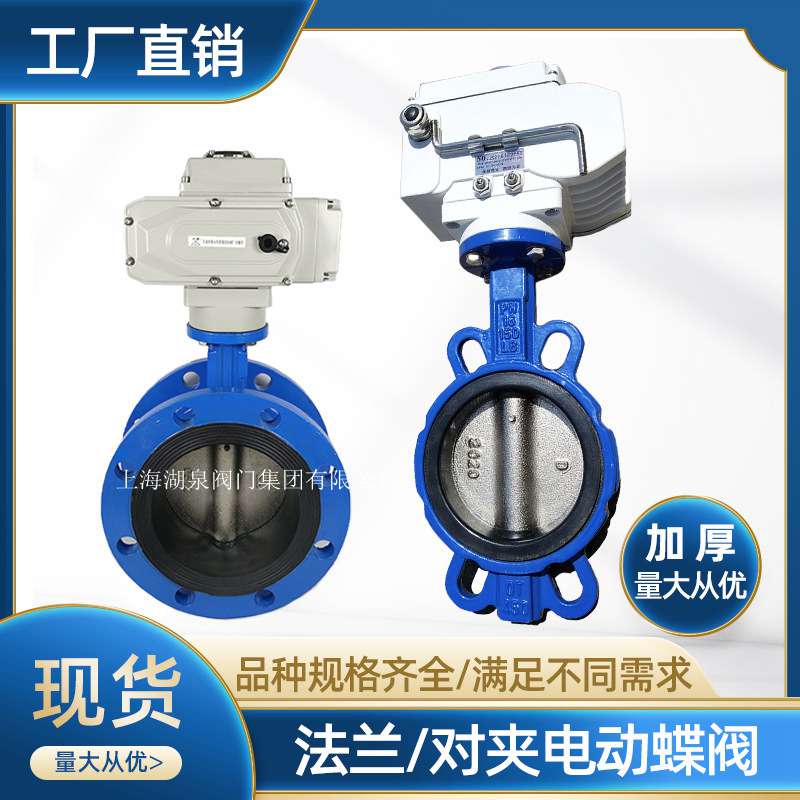

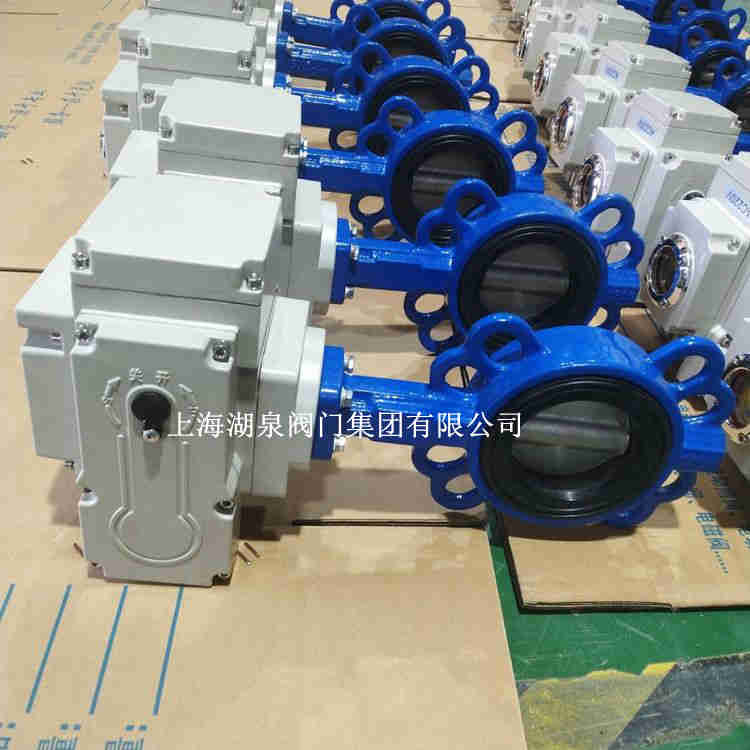

電動蝶閥由電動執行器和蝶閥組成，電動執行器為90度旋轉，有開關和調節式兩種控制方式，通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能，在斷電時通過手動操作來開關蝶閥。動蝶閥的接線比較簡單,只需要連接幾個電纜即可。一般情況下,電動蝶閥有三根電纜,分別是電源線、控制線和反饋線。
電動蝶閥是一種以電能作為驅動力來驅動閥門的執行設備,以其體積小,重量輕,性能可靠,配套簡單等優點,廣泛應用于食品、環保、輕工、石油、化工等工業系統領域,常被作為管道系統的切斷...電動閥門接線方式是根據不同的使用要求以及現場工況不同所分類的,不同功能的電動執行器所采用的接線方式也都是不盡相同。用戶應當對接線方面的相關知識有所了解,以免出現不必要的故...結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中。
|
公稱通徑 |
結構長度(標準值) |
外形尺寸（參考值） |
連接尺寸(標準值) |
||||||||||
|
0.6MPa |
1.0MPa |
1.6MPa |
|||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
|
|
50 |
2 |
43 |
63 |
438 |
125 |
125 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
|
65 |
2 1/2 |
46 |
70 |
453 |
125 |
125 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
|
80 |
3 |
46 |
83 |
478 |
125 |
125 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
|
100 |
4 |
52 |
105 |
519 |
125 |
125 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
|
125 |
5 |
56 |
115 |
713 |
325 |
245 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
|
150 |
6 |
56 |
137 |
749 |
325 |
245 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
|
200 |
8 |
60 |
164 |
843 |
325 |
245 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
|
|
250 |
10 |
68 |
206 |
947 |
363 |
313 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
|
300 |
12 |
78 |
230 |
1013 |
363 |
313 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
|
350 |
14 |
78 |
248 |
1046 |
363 |
313 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
|
400 |
16 |
102 |
289 |
1135 |
363 |
313 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
|
450 |
18 |
114 |
320 |
1328 |
465 |
439 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
|
500 |
20 |
127 |
343 |
1226 |
546 |
431 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
|
600 |
24 |
154 |
413 |
1394 |
546 |
556 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
|
700 |
28 |
165 |
478 |
1534 |
546 |
556 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
|
800 |
32 |
190 |
525 |
1659 |
546 |
556 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
|
900 |
36 |
203 |
585 |
1748 |
617 |
706 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
|
1000 |
40 |
216 |
640 |
1805 |
632 |
706 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
|
1200 |
48 |
254 |
755 |
2035 |
632 |
706 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
|
|
1400 |
56 |
279 |
910 |
2310 |
790 |
1338 |
1560 |
36-36 |
1590 |
36-42 |
1590 |
36-48 |
|
|
1600 |
64 |
318 |
1030 |
2845 |
868 |
1476 |
1760 |
40-36 |
1820 |
40-48 |
1820 |
40-56 |
|
|
1800 |
72 |
356 |
1140 |
3060 |
868 |
1476 |
1970 |
44-39 |
2020 |
44-48 |
2020 |
44-56 |
|
|
2000 |
80 |
406 |
1250 |
3350 |
965 |
1600 |
2180 |
48-42 |
2230 |
48-48 |
2230 |
48-62 |
|
